1. Аспирационные системы TITANUS

Постоянное развитие технологий противопожарных систем позволяет, в настоящее время, обнаруживать пожар на максимально ранней стадии и говорить уже не о распознавании пожара, а о распознавании возгорания.

Совершенствование идет в двух направлениях: улучшение технологий точечных извещателей и создание специализированных извещателей (линейных дымовых, извещателей пламени, термокабель и пр.). Технологии производства специализированных извещателей осваивает, в основном, узкоспециализированные области. Например большие открытые залы (линейные извещатели), самолетные ангары (извещатели пламени), тоннели (термокабель) и пр.

Однако существует средство детекции возгораний сочетающее в себе преимущества обоих направлений: максимально раннее распознавание возгорания (практически - сколь угодно раннее - максимальная чувствительность 0,0025 %/м - в 1000 раз выше обычной) с универсальностью и отсутствием ложных срабатываний.

Это аспирационная система TITANUS

В семейство TITANUS входят несколько типов устройств:

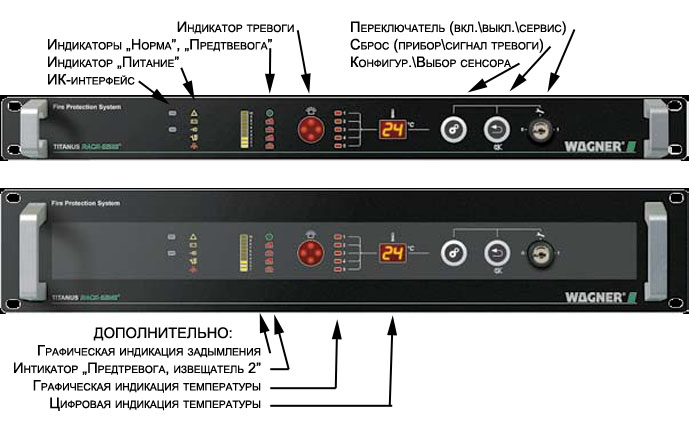

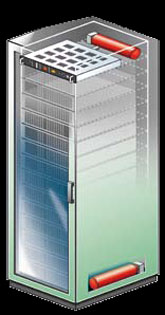

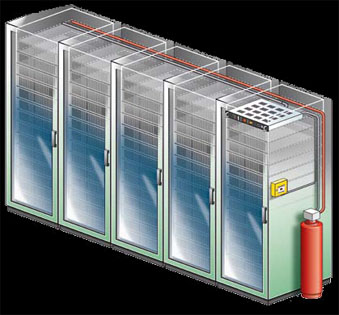

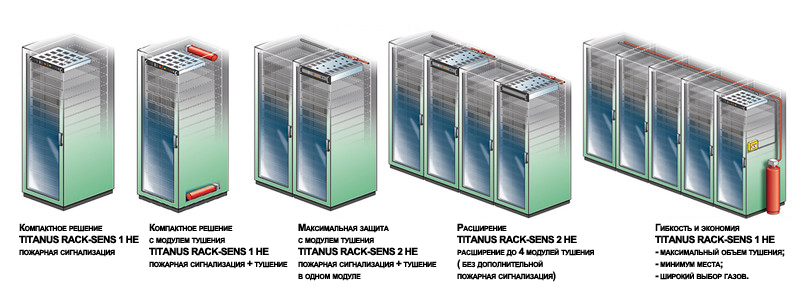

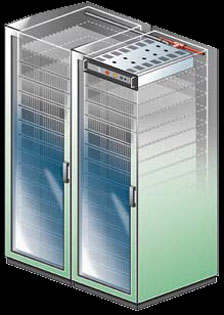

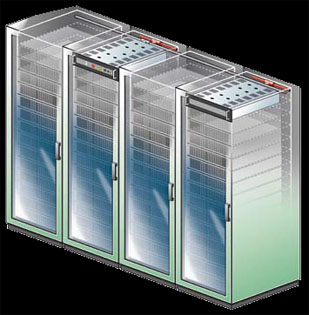

TOP-SENS, PRO-SENS, SUPER-SENS, MICRO-SENS, RACK-SENS

2. Как устроен TITANUS?

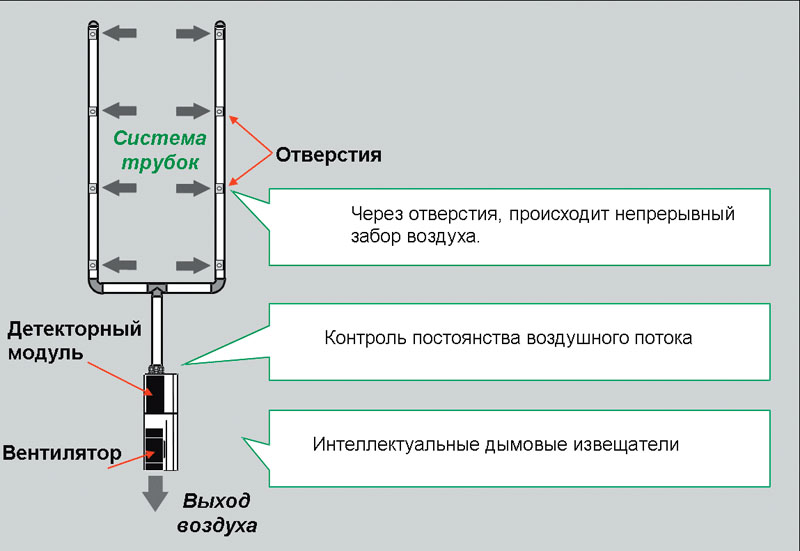

Как работает аспирационная система

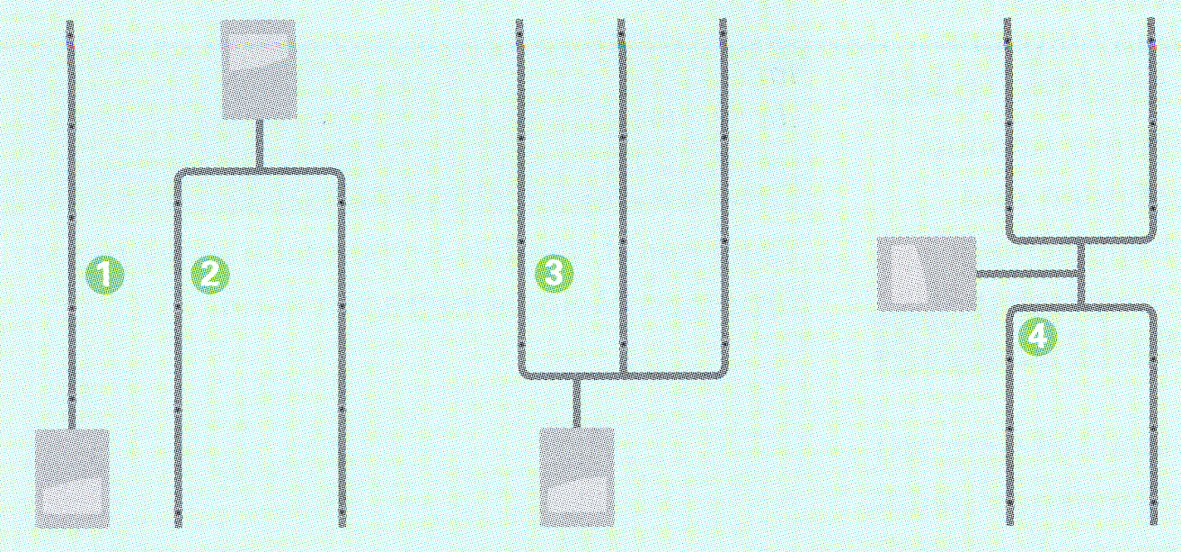

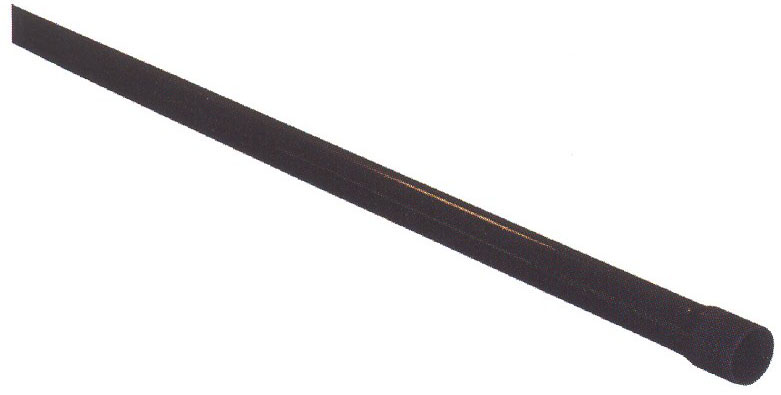

Аспирационный извещатель TITANUS состоит из системы пластиковых трубопроводов (25 или 40 мм) различной топологии общей длиной до 180 м и блока детекции, состоящего из вентилятора, дымового извещателя (одного или двух), электронного блока логической обработки сигналов, блока отображения информации и релейных выходов.

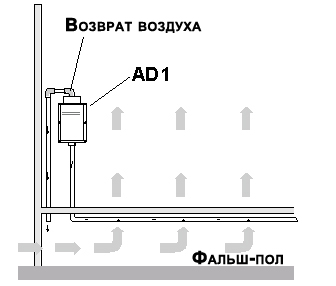

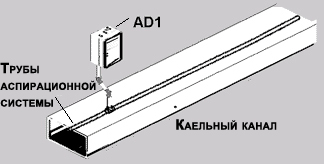

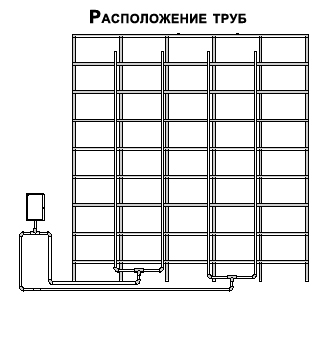

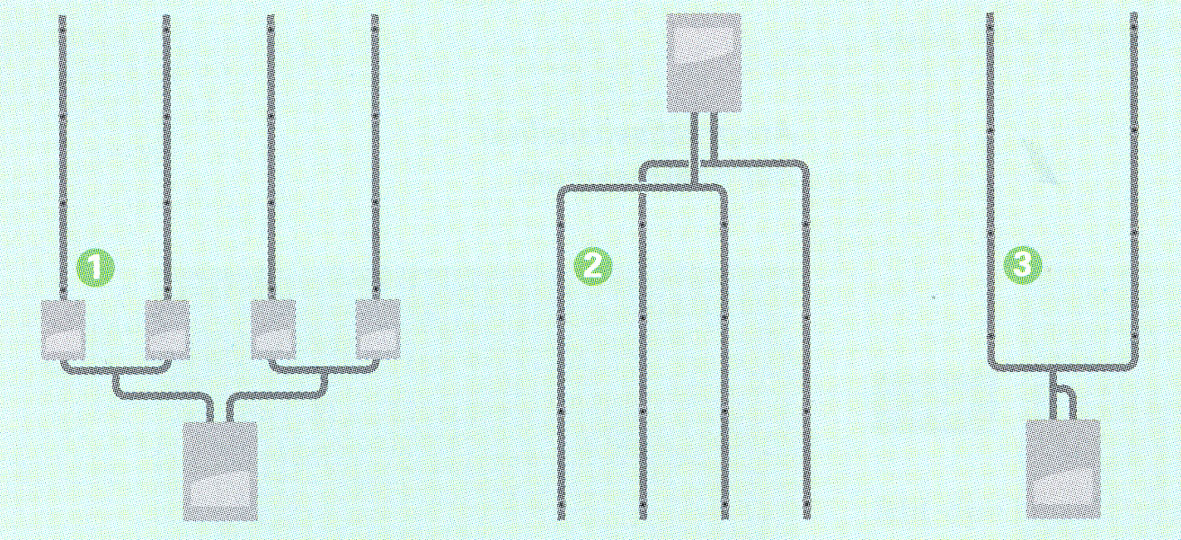

Система пластиковых трубопроводов монтируется в защищаемых помещениях (на потолке, за фальш-потолком, в кабельном канале и пр.) В трубопроводе имеются отверстия для забора воздуха (расположение отверстий определяется требованиями к расстановке точечных дымовых пожарных извещателей). При наличии подвесного или натяжного потолка от основной трубы (расположенной на основном потолке) к подвесному потолку опускается гибкий тонкий шланг с фиксирующим "грибком".

Вентилятор, находящийся в блоке детекции обеспечивает доставку воздуха из защищаемых помещений к дымовому извещателю (одному или двум) для проверки наличия дыма.

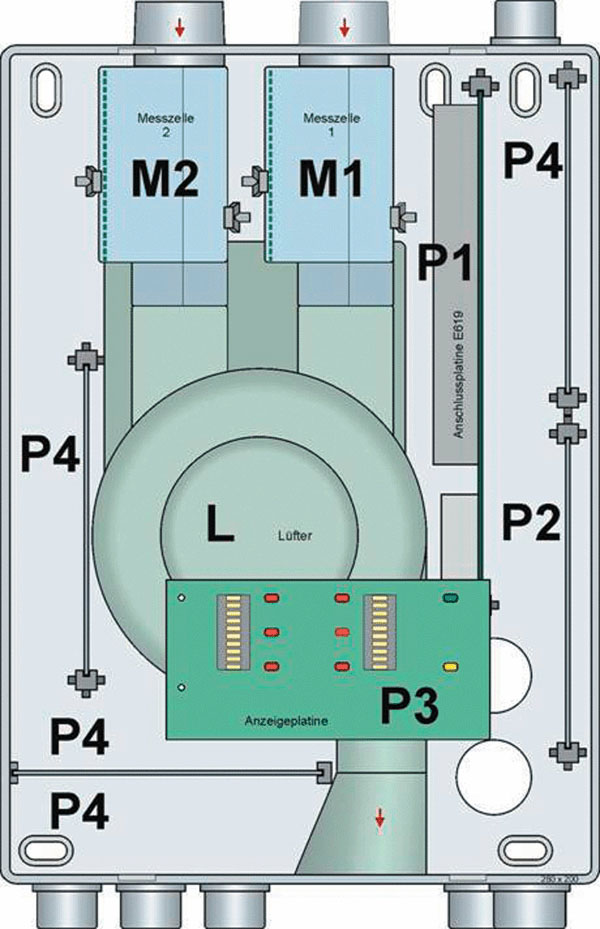

Блок детекции состоит из следующих компонентов:

  • корпуса (Р4);
  • одного или двух извещателей (М1 и М2);
  • платы управления (Р1);
  • платы отображения (Р3);
  • вентилятора (L).

Встроенный логический блок обработки сигналов тревоги обеспечивает интеллектуальное разделение сигналов тревоги на "ложные" и "настоящие". Это достигается во-первых, благодаря специальной конструкции дымовой камеры, новому высокоэнергетическому источнику света (см. рис. ниже) и специальному логическому модулю, хранящему информацию о нескольких тысячах тестовых измерениях с которыми сравнивается динамика изменений текущего события.


Кроме этого электроника блока детекции обеспечивает:

Блок отображения информации обеспечивает индикацию:

В зависимости от требований Заказчика в блок детекции могут устанавливаться дымовые извещатели различной чувствительности:

DM-TP 80: от 1,6 до 0,8 %;
DM-TP 25: от 2 до 0,25 %;
DM-TP 05: от 0,4 до 0,05 %;
SuperSens R-W: до 0,0025%

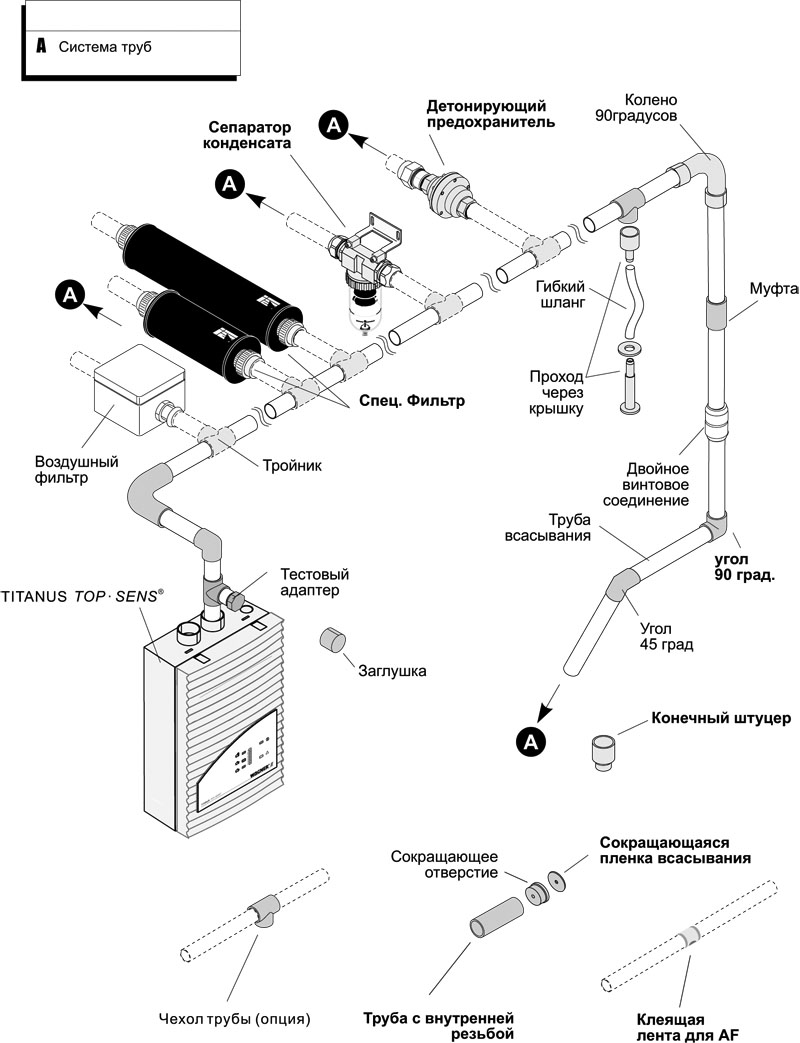

Дополнительные компоненты для аспирационной системы TITANUS:



При необходимости могут быть установлены различные дополнительные компоненты:

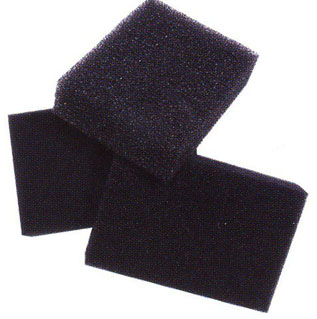

  • при контроле загрязненных помещений - фильтры (3 типа);

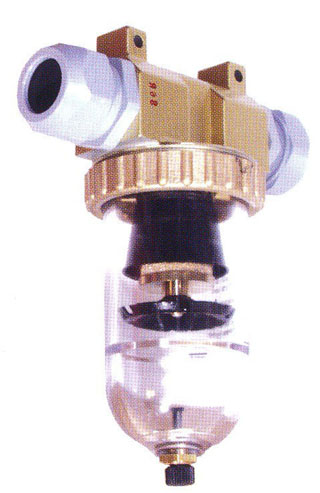

  • при контроле влажных помещений или наличии перепадов температуры - сепаратор конденсата;

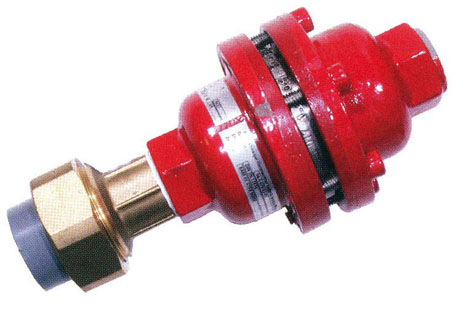

  • при защите взрывоопасных помещений - антидетонационный фильтр;

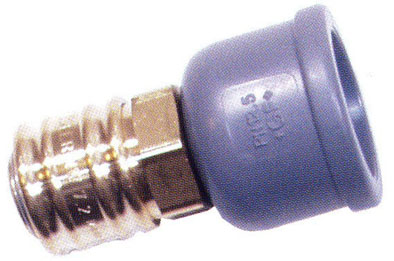

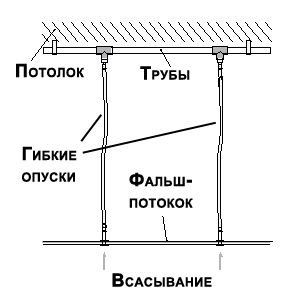

  • различные гибкие шланги - для фальш-потолков и специальных случаев (например при выводе всасывающего отверстия через люстру или светильник);

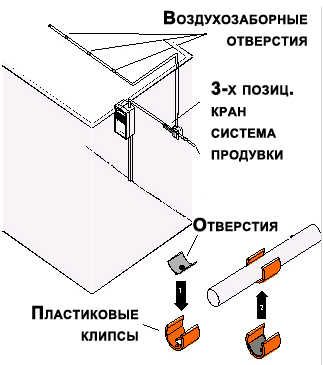

  • автоматическую систему продувки трубной системы;
  • и пр.

3. Преимущества TITANUS

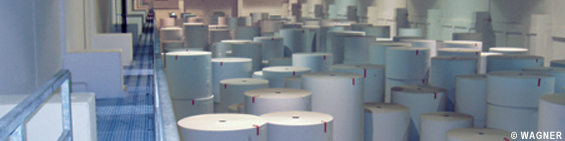

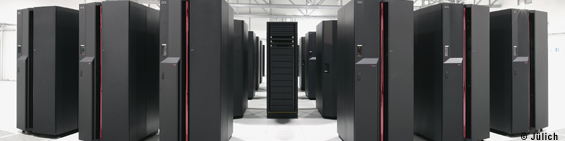

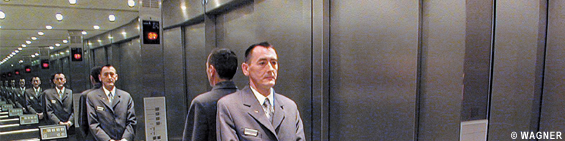

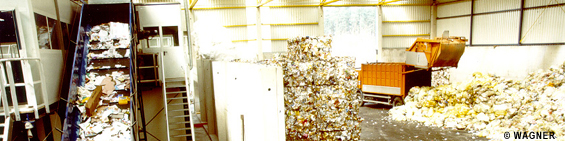

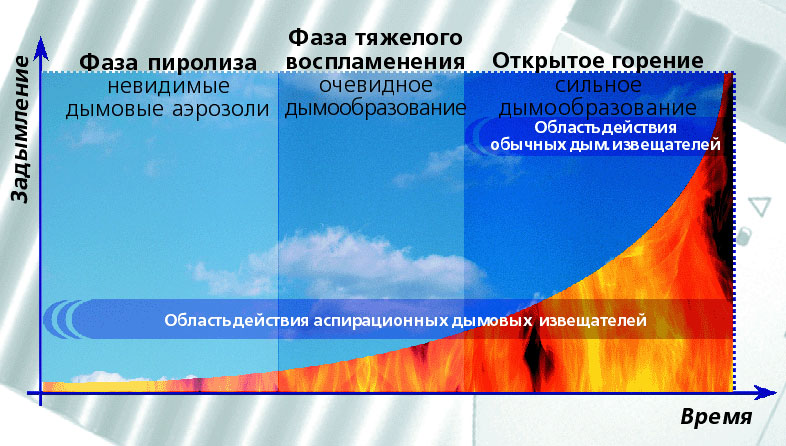

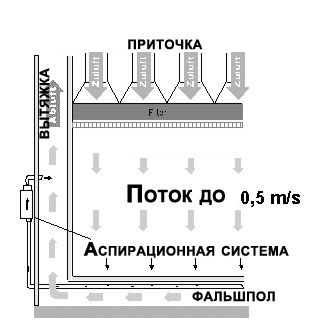

Область действия аспирационных извещателей TITANUS

Своевременное распознавание возгорания - гарантия минимизации ущерба от пожара, сопутствующих факторов (дым, температура и пр.) и потерь от тушения.

Чувствительность аспирационных извещателей семейства TITANUS гораздо выше, чем у стандартных систем распознавания задымления.

В качестве источника света в извещателе TITANUS применен Новый, высокоэнергетический источник света (High Power Light Source) - заключительный шаг в эволюции источников света для дымовых извещателей:







Тип источника света
Максимальная чувствительность, % / м
светодиод
3 - 0,3
ксенон
до 0,01
лазер
до 0,005
High-Power-Light-Source
< 0,001

* чувствительность дымовых извещателей Дб/м или в %/м.
Согласно НПБ 65-97 п. 4.1.7. Максимальная удельная оптическая плотность, контролируемая оптическим извещателем с аналоговым выходным сигналом, в нормальных условиях должна быть не менее 0,2 дБ / м (4,7 % / м).

Особенностями высокоэнергетического источника света HPLS являются:

LogicSens - интеллектуальная обработка сигнала тревоги:

Система контроля воздушного потока:

Простота монтажа ...

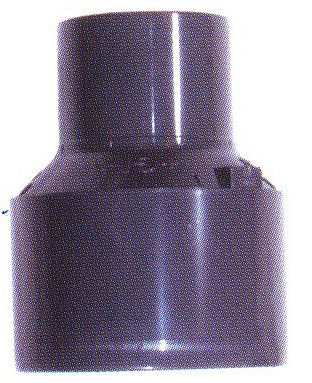

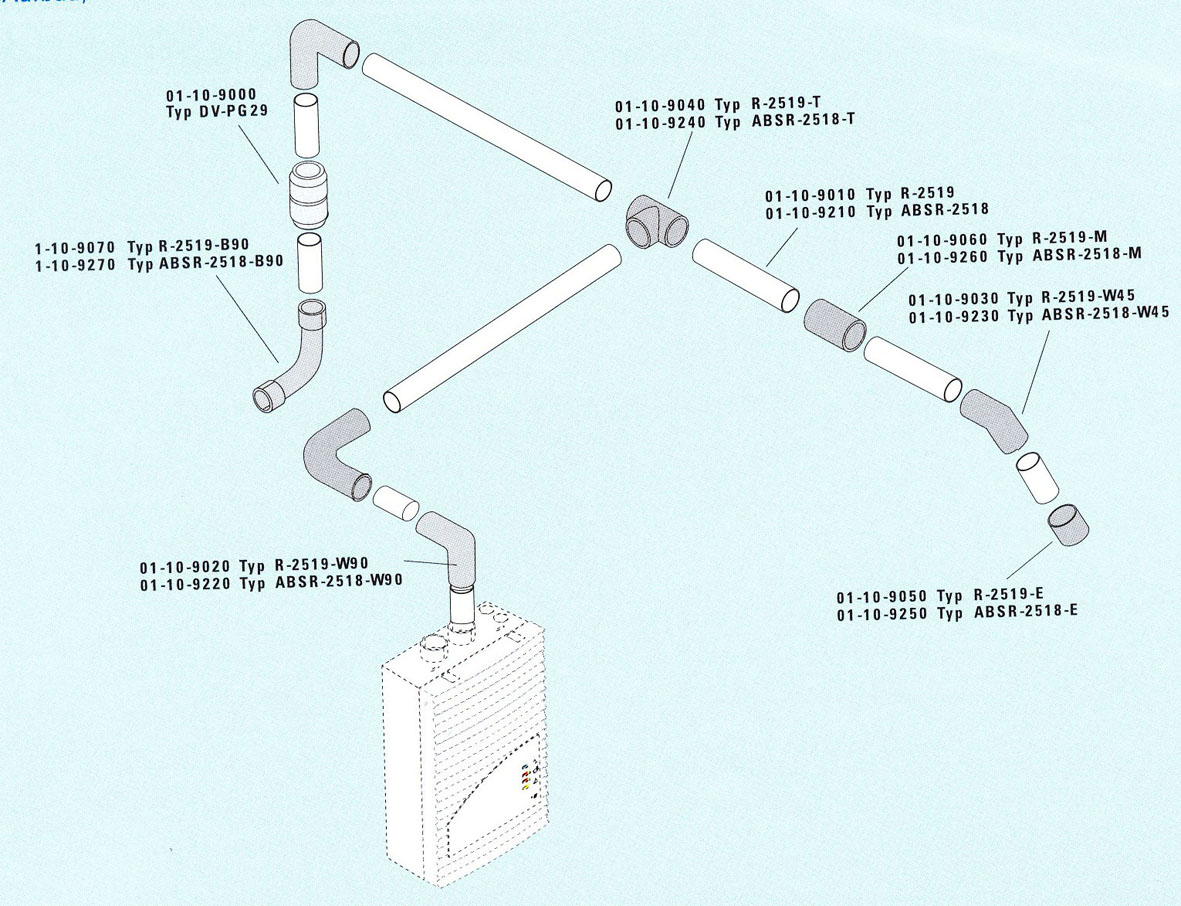

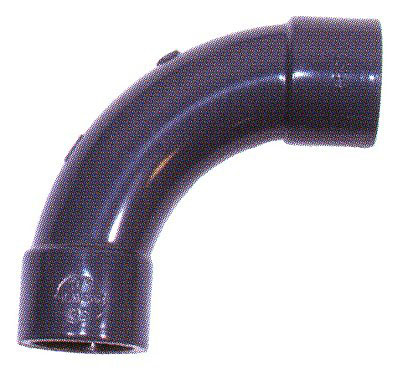

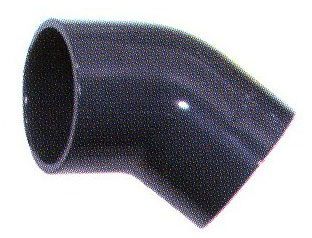

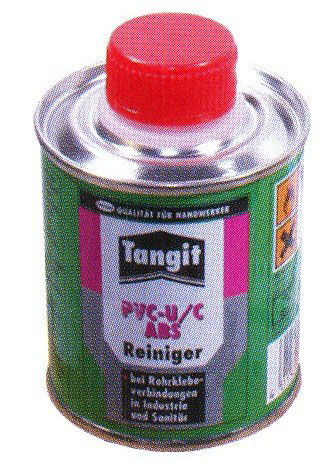

Все трубные соединения производятся муфтами и проклеиваются. Для упрощения монтажа все отверстия выполняются диаметром 10 мм, а при пуско-наладке на них наклеивается уменьшающая пленка и фиксатор-бандаж. Диаметр и максимальное количество отверстий определяется по специальной таблице. Все подключения внутри прибора выполняются без применения инструментов.

... пуско-наладки ...

Все изменяемые параметра устанавливаются DIP-переключателями "на ходу" (не выключая прибора). В том числе чувствительность извещателя, различные временные задержки и пр.

... и обслуживания

Трубная сеть обслуживания не требует. О засорении отверстий прибор сообщит самостоятельно (контроль воздушного потока). В этом случае выполняется продувка трубной сети: со стороны прибора установлен трехпозиционный шаровой кран, а в конце трубной сети - оконечный штуцер.

Прибор крепится в удобном для обслуживания месте.

Сервисная программа подключается через USB или IR-порт.

Возможность подключения к любому контрольному прибору

По каждому извещателю TITANUS формирует четыре сигнала (беспотенциальные релейные выходы):

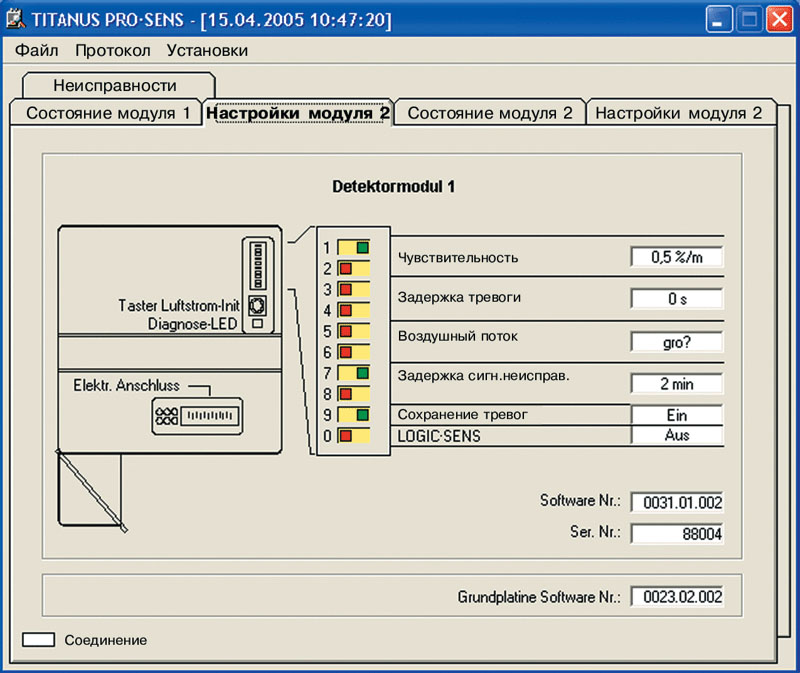

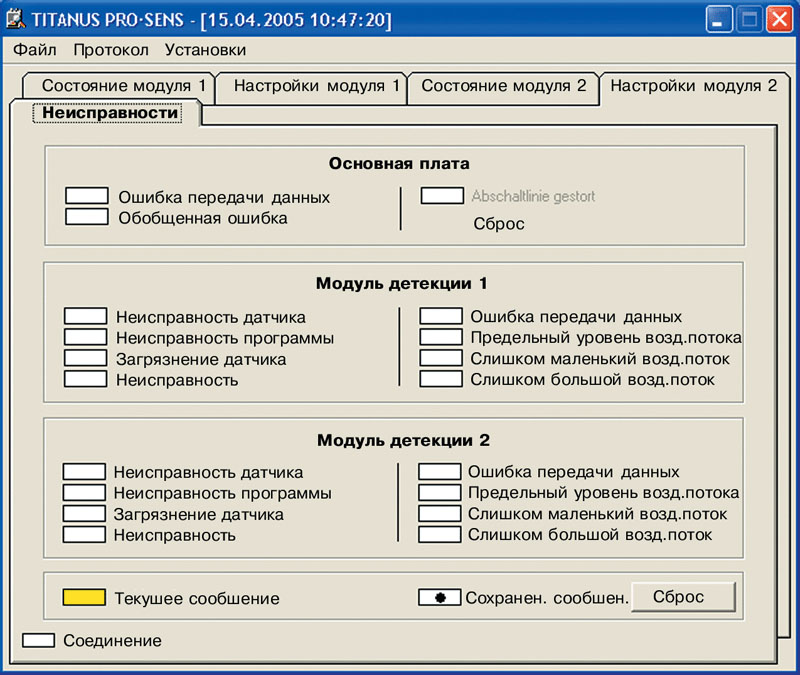

4. Программное обеспечение DIAG 3

Все установленные для прибора значения отображаются в сервисном ПО:

Программное обеспечение DIAG 3

5. Характеристики семейства TITANUS

5.1. Titanus PRO-SENS

Titanus PRO-SENS является универсальным устройством и оптимален по соотношению цена\качество.

Рабочее напряжение
24 В DC
Допустимый диаппазон напряжений от 15 до 30 В DC
Потребление тока в покое 200 мА (220 мА)*
Потребление тока при тревоге 210 мА (240 мА)*
Максимальный пусковой ток 300 мА (320 мА)*

при нагрузке на контакте

 30 Вт
Диаппазон рабочих температур от - 20 до + 60 гр.цельсия
Диаппазон температур складирования от - 45 до + 65 гр.цельсия
макс. влажность воздуха при работе 95 % (без конденсата)
Размер (Ш х В х Г) 200 х 292 х 113 мм
Вес 1334 гр.
Материал корпуса ABS-пластик
Цвет корпуса RAL 9018, белый
  * с двумя датчиками

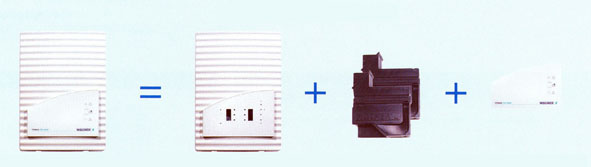

Titanus является модульным устройством, состоящим из:
основного модуля, дымовых извещателей и лицевой наклейки



Основной модуль включает в себя:

  • корпус;
  • платы управления;
  • средства индикации;
  • вентилятор.



Все дымовые извещатели имеют:

  • высокоэнергетический источник света (HPLS);
  • логический модуль обработки сигнала LOGIC-SENS для исключения ложных срабатываний;
  • средства автоматической инициализации;
  • диагностическую индикацию;
  • DIP-переключатели для выбора режима работы;
  • несколько уровней чувствительности;
  • средства контроля воздушного потока.

Предназначены для встраивания в аспирационные системы фирмы WAGNER.
Наклейка на прибор



Наклейка на базовый модуль

Для разных типов конфигурации базового модуля.



Основной модуль

TP-1/a
Для стандарных помещений
  TP-F/a Для охлаждаемых помещений (до - 40 гр.Цельсия)
Дымовой извещатель DM-TP-05-L

Высокочувствительный;
4 уровня чувствительности:
0,05 - 0,1 - 0,2 - 0,4 %\м;
  DM-TP-25-L

Среднечувствительный;
4 уровня чувствительности:
0,25 - 0,5 - 1,0 - 2,0 %\м;
  DM-TP-80-L Стандартная чувствительность;
4 уровня чувствительности:
0,8 - 1,6 - 3,2 - 6,4 %\м;
  DM-TP-25-Lp

Среднечувствительный;
В качестве второго извещателя в одной трубной системе (отсутствует модуль контроля воздушного потока).
4 уровня чувствительности:
0,25 - 0,5 - 1,0 - 2,0 %\м;
  DM-TP-80-Lp

Стандартная чувствительность;
В качестве второго извещателя в одной трубной системе. (отсутствует модуль контроля воздушного потока).
4 уровня чувствительности:
0,8 - 1,6 - 3,2 - 6,4 %\м;
  DM-TP-05-L-F

Высокочувствительный;
4 уровня чувствительности:
0,05 - 0,1 - 0,2 - 0,4 %\м;
Версия для охлаждаемых помещения (до -40);
  DM-TP-25-L-F

Среднечувствительный;
4 уровня чувствительности:
0,25 - 0,5 - 1,0 - 2,0 %\м;
Версия для охлаждаемых помещения (до -40);
  DM-TP-80-L-F Стандартная чувствительность;
4 уровня чувствительности:
0,8 - 1,6 - 3,2 - 6,4 %\м;
Версия для охлаждаемых помещения (до -40);
Наклейка на базовый модуль FW-TP-1 Для базового модуля с одним дымовым извещателем.
  FW-TP-2 Для базового модуля с двумя дымовыми извещателями.

Кроме того существует СЕТЕВАЯ ВЕРСИЯ устройства TITANUS TOP SENS.

5.2. Titanus TOP-SENS

Titanus TOP-SENS является универсальным устройством сочетающим высокую чувствительность и широкими возможностями интеграции в приемо-контрольными приборами любых производителей.

Рабочее напряжение
24 В DC
Допустимый диаппазон напряжений от 15 до 30 В DC
Потребление тока в покое 200 мА (230 мА)*
Потребление тока при тревоге 230 мА (290 мА)*
Максимальный пусковой ток 355 мА (385 мА)*

при нагрузке на контакте

 30 Вт
Диаппазон рабочих температур от - 20 до + 60 гр.цельсия
Диаппазон температур складирования от - 45 до + 65 гр.цельсия
макс. влажность воздуха при работе 95 % (без конденсата)
Размер (Ш х В х Г) 200 х 292 х 113 мм
Вес 1344 гр.
Материал корпуса ABS-пластик
Цвет корпуса RAL 9018, белый
  * с двумя датчиками

Titanus является модульным устройством, состоящим из:
основного модуля, дымовых извещателей и лицевой наклейки



Основной модуль включает в себя:

  • корпус;
  • платы управления;
  • средства индикации;
  • вентилятор;
  • средства контроля воздушного потока.



Все дымовые извещатели имеют:

  • высокоэнергетический источник света (HPLS);
  • логический модуль обработки сигнала LOGIC-SENS для исключения ложных срабатываний;
  • средства автоматической инициализации;
  • диагностическую индикацию;
  • DIP-переключатели для выбора режима работы;
  • несколько уровней чувствительности.

Предназначены для встраивания в аспирационные системы фирмы WAGNER.



Наклейка на базовый модуль

Для азных типов конфигурации базового модуля.



Основной модуль

TT-1/a
Для стандарных помещений
  TT-F/a Для охлаждаемых помещений (до - 40 гр.Цельсия)
Дымовой извещатель DM-TT-05-L/a

Высокочувствительный;
4 уровня чувствительности:
0,05 - 0,1 - 0,2 - 0,4 %\м;
  DM-TT-25-L/a

Среднечувствительный;
4 уровня чувствительности:
0,25 - 0,5 - 1,0 - 2,0 %\м;
  DM-TT-80-L/a Стандартная чувствительность;
4 уровня чувствительности:
0,8 - 1,6 - 3,2 - 6,4 %\м;
  DM-TT-25-Lp/a

Среднечувствительный;
В качестве второго извещателя в одной трубной системе. (отсутствует модуль контроля воздушного потока).
4 уровня чувствительности:
0,25 - 0,5 - 1,0 - 2,0 %\м;
  DM-TT-80-Lp/a

Стандартная чувствительность;
В качестве второго извещателя в одной трубной системе. (отсутствует модуль контроля воздушного потока).
4 уровня чувствительности:
0,8 - 1,6 - 3,2 - 6,4 %\м;
  DM-TT-05-L-F

Высокочувствительный;
4 уровня чувствительности:
0,05 - 0,1 - 0,2 - 0,4 %\м;
Версия для охлаждаемых помещения (до -40);
  DM-TT-25-L-F

Среднечувствительный;
4 уровня чувствительности:
0,25 - 0,5 - 1,0 - 2,0 %\м;
Версия для охлаждаемых помещения (до -40);
  DM-TT-80-L-F Стандартная чувствительность;
4 уровня чувствительности:
0,8 - 1,6 - 3,2 - 6,4 %\м;
Версия для охлаждаемых помещения (до -40);
Наклейка на базовый модуль FW-TT-1 Для базового модуля с одним дымовым извещателем.
  FW-TT-2 Для базового модуля с двумя дымовыми извещателями.
  FW-TT-3 Для базового модуля с двумя дымовыми извещателями и доп.индикацией ("зависимость двух датчиков").

5.3. Titanus SUPER-SENS

Titanus SUPER-SENS является сверхчувствительной аспирационной системой для особо ответственных помещений, наприме серверные.

Рабочее напряжение
24 В DC
Допустимый диаппазон напряжений от 15 до 30 В DC
Потребление тока в покое 250 мА
Потребление тока при тревоге 320 мА
Максимальный пусковой ток от 450 до 550 мА

при нагрузке на контакте

 30 Вт
Диаппазон рабочих температур от - 20 до + 60 гр.цельсия
Диаппазон температур складирования от - 45 до + 65 гр.цельсия
макс. влажность воздуха при работе 95 % (без конденсата)
Размер (Ш х В х Г) 240 х 366 х 132 мм
Вес 2800 гр.
Материал корпуса ABS-пластик
Цвет корпуса RAL 9018, белый

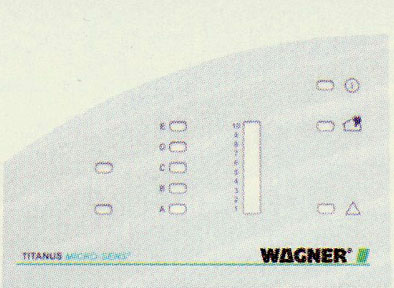

5.4. Titanus MICRO-SENS

Titanus MICRO-SENS - это недорогая компактная аспирационная система для небольших помещений.

Рабочее напряжение
24 В DC
Допустимый диаппазон напряжений от 15 до 30 В DC
Потребление тока в покое 105 мА
Потребление тока при тревоге 110- 140 мА*
Максимальный пусковой ток 150 мА

при нагрузке на контакте

 30 Вт
Диаппазон рабочих температур от - 20 до + 60 гр.цельсия
Диаппазон температур складирования от - 45 до + 65 гр.цельсия
макс. влажность воздуха при работе 95 % (без конденсата)
Размер (Ш х В х Г) 140 х 200 х 65 мм
Размер с цоколем (Ш х В х Г) 140 х 220 х 70 мм
Материал корпуса ABS-пластик
Цвет корпуса RAL 9018, белый
  * в зависимости от конфигурации
Технология идентификации помещений ROOM-IDENT

Несмотря на то, что вспирационной системе WAGNER TITANUS MICRO-SENS используется ОДИН дымовой извещатель и ОДНО направление трубн с всасывающими отверстиями, уникальная технология ROOM-IDENT, позволяет определять в каком именно помещении произошел пожар.

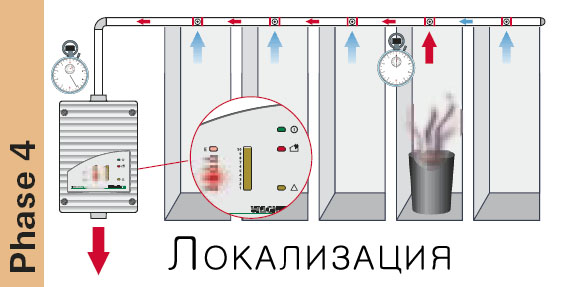

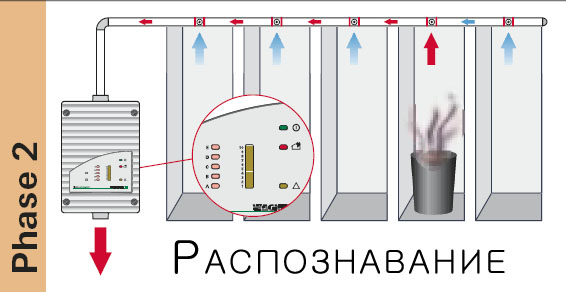

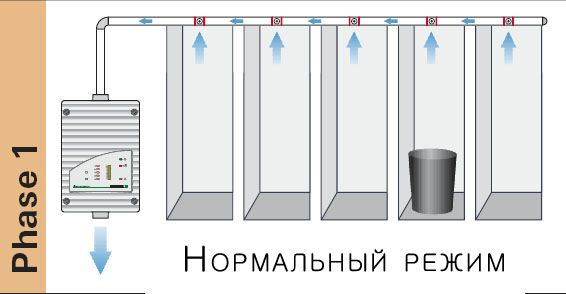

Как работает ROOM-IDENT?
  • Один прибор;
  • одна система труб;
  • один дымовой извещатель;
  • до пяти всасывающих отверстий (контроль пяти помещений);
  • пять беспотенциальных выходов сигнала "тревога" (для каждого помещения).


При задымления одного из помешений, дым, через всасывающее отверстие, поступает к пожарному извещателю и фиксируется им.

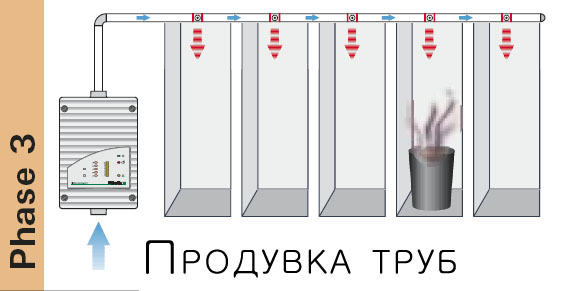

  • Автоматика MICRO-SENS включает вентилятор противоположного направления и выполняют очистку трубной системы (удаляет дым).


  • После очистки трубной системы, автоматика включает вентилятор основного направления;
  • дым поспупает к извещателю;
  • оценка скорости поступления сигнала (задержки) позволяет идентифицировать помещение.











Основной модуль включая дымовой извещатель Тип
  DM-TМ-10

Чувствительность от
0,1 до 2,0 %\м;
  DM-TM-R-10

Чувствительность от
0,1 до 2,0 %\м;
DENT-ROOM.
  DM-TM-B-10 Чувствительность от
0,1 до 2,0 %\м;
графическая шкала задымления.
  DM-TM-RB-10

Чувствительность от
0,1 до 2,0 %\м;
DENT-ROOM;
графическая шкала задымления.
  DM-TM-Z-10 Чувствительность от
0,1 до 2,0 %\м;
дополнительный вентилятор.
  DM-TM-ZB-10 Чувствительность от
0,1 до 2,0 %\м;
графическая шкала задымления;
дополнительный вентилятор.
  DM-TМ-50

Чувствительность от
0,5 до 2,0 %\м;
  DM-TM-R-50

Чувствительность от
0,5 до 2,0 %\м;
DENT-ROOM.
  DM-TM-B-50 Чувствительность от
0,5 до 2,0 %\м;
графическая шкала задымления.
  DM-TM-RB-50

Чувствительность от
0,5 до 2,0 %\м;
DENT-ROOM;
графическая шкала задымления.
  DM-TM-Z-50 Чувствительность от
0,5 до 2,0 %\м;
дополнительный вентилятор.
  DM-TM-ZB-50 Чувствительность от
0,5 до 2,0 %\м;
графическая шкала задымления;
дополнительный вентилятор.
  DM-TМ-10-F

Чувствительность от
0,1 до 2,0 %\м;
версия для низкотемпературных помещений (до - 40 гр.Цельсия).
  DM-TМ-B-10-F

Чувствительность от
0,1 до 2,0 %\м;
графическая шкала задымления;
версия для низкотемпературных помещений (до - 40 гр.Цельсия).
  DM-TМ-50-F

Чувствительность от
0,5 до 2,0 %\м;
версия для низкотемпературных помещений (до - 40 гр.Цельсия).
  DM-TМ-50-F

Чувствительность от
0,5 до 2,0 %\м;
версия для низкотемпературных помещений (до - 40 гр.Цельсия).

Цоколь для основного модуля

 HB-TM
Наклейка на базовый модуль FW-TM Для базового модуля
без ROOM-IDENT;
без графической шкалы.
  FW-TM-R Для базового модуля
c ROOM-IDENT.
  FW-TM-B

Для базового модуля
без ROOM-IDENT.
c графической шкалой.
  FW-TM-RB Для базового модуля
c ROOM-IDENT
и с графической шкалой.

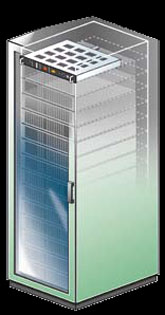

5.5. Titanus RACK-SENS

Компактное и эффективное решение для защиты шкафов с оборудованием. Сочетание высокочувствительного дымового детектора с автоматикой отключения электропитания шкафа и (опционально) модуля газового пожаротушения.

  • Раннее распознавание.
  • Автоматическое отключение.
  • Эффективное тушение.
 Titanus Rack-Sens

Три варианта системы Titanus Rack-Sens:



Titanus Rack-Sens детекция
Titanus Rack-Sens внешнее тушение
Titanus Rack-Sensс модулем тушения
Система быстрого распознавания.
Titanus Rack-Sens. 1 U		 Система быстрого распознавания с внешним модулем газового тушения.
Titanus Rack-Sens 1 U		 Система быстрого распознавания с встроенным модулем газового тушения.
Titanus Rack-Sens 2 U

Возможности расширения системы
- до 4-х дополнительных модулей
Titanus Rack-Sens 2 U

 Подключение внешних модулей тушения:
- максимальный объем тушения;
- минимум места;
- широкий выбор газов.
Titanus Rack-Sens 1 U

5 типов устройств:

  • Дымовой аспирационный извещатель с 1 извещателем;
  • предтревога;
  • 5 программируемых релейныхвыходов;
  • 24 В.

Базовый модуль 1U

Titanus RACK-SENS

+ к функциям базового модуля:

  • питание 220 В + аккум.;
  • шкала уровня задымления;
  • 2 извещателя;
  • контроль температуры (до 5 сенсоров);
  • сетевой модуль.

Расширенный модуль 1U

Titanus RACK-SENS

+ к функциям базового модуля 1U

  • один или два модуля тушения;
  • надежные релейные выходы;
  • быстрая замена газовых модулей.

Базовый модуль 2U

Titanus RACK-SENS
  • Функции детекции - как в расширенном модуле 1U.
  • Функции тушения - как в базовом модуле 2U.

Расширенный модуль 2U

Titanus RACK-SENS

Для увеличения объема тушения

  • один извещатель + функции тушения Базового модуля 2U;
  • подключение по 2-х проводной сети или 24В.

Дополнительный модуль 2U

Titanus RACK-SENS

Rack-SENS подробно

Rack-SENS 1U. Технические данные

Потребление тока в покое (при 24В)
Потребление тока при тревоге (при 24В)
  • 135 мА* - 330 мА*
  • 335 мА* - 515 мА* (плюс 250 мА для тушения)
Контролируемые входы\выходы
  • Контракт дверцы
  • Сброс
  • до 5 термодатчиков*
  • Ручной пуск тушения
  • подключение внешних устройств 24 В)
  • Сеть*
Беспотенциальные релейные выходы
  • Предтевога и тревога для каждого извещателя*
  • Неисправность
  • до 5 программируемых реле
  • пуск тушения
  • Сервис
Контактная нагрузка на реле
  • 1А \ 30В DC
Тушение
  • дополнительный внешний или внутренний модуль газового тушения*
Отключение объекта защиты
  • Через дополнительное реле или модуль
Вес
  • до 6,4 кг.*
Размеры
  • 43,6 х 483 х 300 мм, для встраивания в 19-ти дюймовые шкафы (2U)
Минимально необходимая глубина
  • 400 мм
  * в зависимости от модели

Rack-SENS 2U. Технические данные

Потребление тока в покое (при 24В)
Потребление тока при тревоге (при 24В)
  • 155 мА* - 350 мА*
  • 2555 мА* - 535 мА* (плюс 250 мА для тушения)
Контролируемые входы\выходы
  • Контракт дверцы
  • Сброс
  • до 5 термодатчиков*
  • Ручной пуск тушения
  • Реле отключения
  • подключение внешних устройств 24 В)
  • Сеть*
Беспотенциальные релейные выходы
  • Предтевога и тревога для каждого извещателя*
  • Неисправность
  • до 5 программируемых реле
  • пуск тушения
  • Сервис
Контактная нагрузка на реле
  • 1А \ 30В DC
Тушение
  • свтроенный модуль газового тушения*
Объем баллонов тушения
  • макс.2 х 2 литра Хладон 227ea (FM-200) или Novec1230
Отключение объекта защиты
  • встроенное реле
Вес
  • до 32 кг.*
Размеры
  • 88,1 х 483 х 670 мм, для встраивания в 19-ти дюймовые шкафы (2U)
Минимально необходимая глубина
  • 900 мм
  * в зависимости от модели

Общие технические данные для 1U и 2U

Энергопитание
  • 24 В DC (от 15 до 30 В)
    или от 100 до 240 В AC*
Резервное питание
  • до 4 часов (при питании 220 В)
Элементы индикации
(для расширенного модуля)
  • Неисправность общая
  • Неисправность аккумулятора*
  • Неисправность энергопитания*
  • Сервис\блокировка
  • Сработка тушения
  • Графическая шкала задымления*
  • Норма (боевой режим)
  • Предтревога и тревога для каждого извещателя*
  • Тревога
  • температура (до 5 шт.)
Элементы управления
  • Кнопки для:
    - сброса
    - отключения звука
    - конфигурации
    - выбор сенсора измерения температуры
  • Переключатель с ключом:
    - Вкл., Выкл.
    - Сервис
Чувствительность
  • от 0,1* до 0,5 - 2,0 %\м
Уровни тревоги
  • 2 (предтревога и тревога) для каждого извещателя
Количество защищаемых шкафов
  • до 5 (по VDE 0833)
Интерфейс для диагностики
  • Инфракрасный
Диаппазон контроля температуры
  • 0 - 80 гр. Цельсия (возможно расширение)
Клемы для подключения
  • 10 х от 0,5 кв.мм до 2,5 кв.мм

Подключение труб
  • коническое для трубы 25 мм
Максимальная длина труб
  • 15 м
Количество всасывающих отверстий
  • до 10

Контроль труб аспирационной системы
  • встроенным вентилятором

Малериал
  • оцинкованная сталь
Цвет
  • RAL 7021 Черный
Класс защиты (по EN 60 529)
  • IP 20
  * в зависимости от модели

6. Топология трубной разводки

Для аспирационных систем TITANUS применяются пластиковые трубы различных диаметров и материалов:

Диаметры:

Материалы:

Топология:

с одним извещателем
с двумя извещателями
  • I-топология (1);
  • U-топология (2);
  • M-топология (3);
  • двойное UI-топология (4).

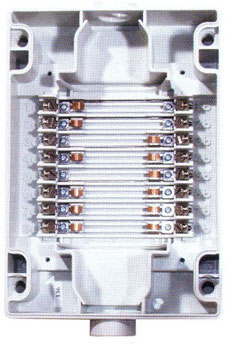

  • с адресными боксов(1);
  • для стандартных помещений (2);
  • для шкафов с оборудованием и небольших помещений (3).



7. Компоненты трубной разводки

Труба 5 метров
Труба
Плавный угол 90 гр.
Угол 90 градусов плавный
Угол 90 гр.
Угол 90 градусов
Угол 45 гр.
Поворот 45 градусов
Т-образное соединение
Т-образное соединиение
Соединительная муфта
Соединительная муфта

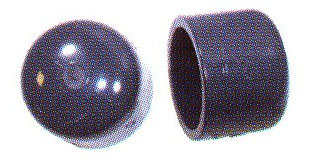

Оконечная крышка
Оконечная крышка
Оконечное крышка с клапаном
Оконечное устройство с клапаном
Оконечное крышка с гайкой
Оконечное крышка с гайкой
Переходная муфта
Переход
Клипса и сокращающее отверстие для особо ответственных и охлаждаемых зон
Клипса

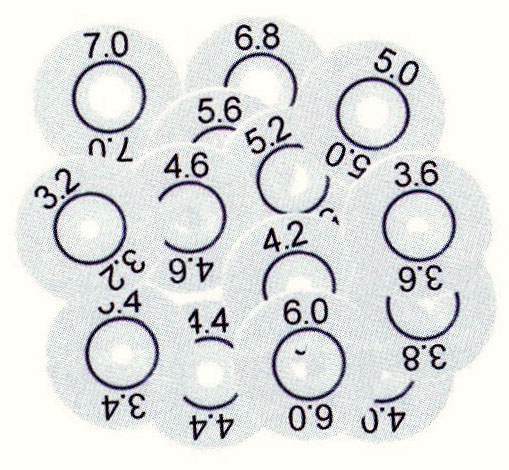

Наклейка с сокращающим отверстием
Наклейка с сокращающим отверстием
Фиксатор для фольги
Фиксатор для фольги
Клей для пластиковых труб
Клей для пластиковых труб
Антидетонатор
Антидетнатор
Фильт тонкой очистки воздуха
Фильтр тонкой очистки
Фильт очистки воздуха
Фильтр очистки воздуха
Сменный элемент для фильтра
Сменный элемент для фильтра

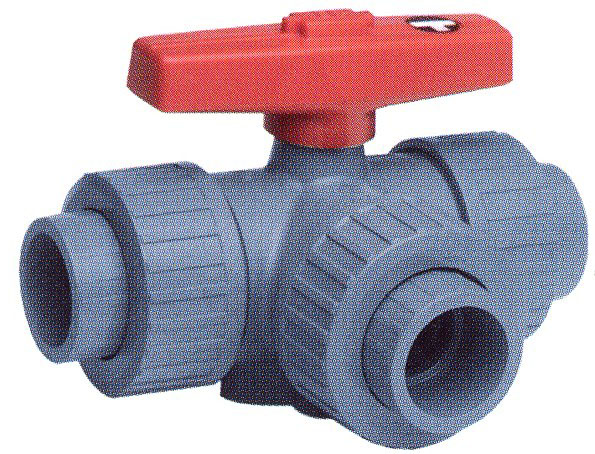

Трехпозиционный кран
Трехпозиционный кран
Устройства сбора конденсата
Устройства сбора конденсата
Электромагнитный клапан
Электромагнитный клапан

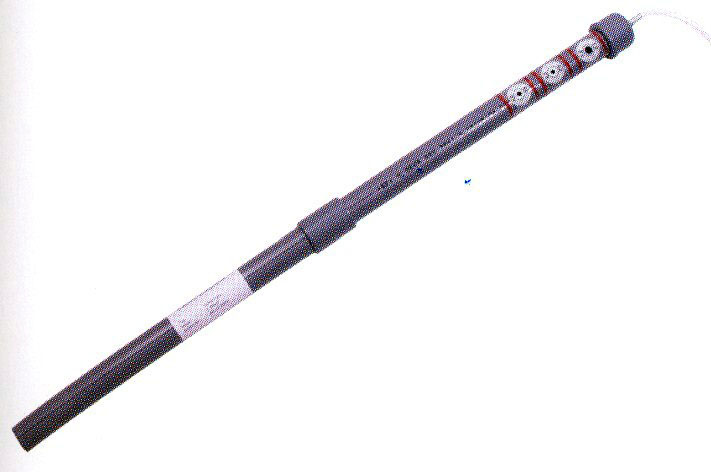

Тестовая труба
Тестовая труба

5. Для каких помещений мы рекомендуем TITANUS

Современные российские нормы пожарной безопасности рекомендуют применять высокочувствительные аспирационные системы: "...для защиты больших открытых пространств и помещений с высотой помещения более 8 м: в атриумах, производственных цехах, складских помещениях, торговых залах, пассажирских терминалах, спортивных залах и стадионах, цирках, в экспозиционных залах музеев, в картинных галереях и прочее, а также для защиты помещений с большой концентрацией электронной техники: серверные, АТС, центры обработки данных." (СП 5.13130.2009 13.9.1 УСТАНОВКИ ПОЖАРНОЙ СИГНАЛИЗАЦИИ И ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ)

Учитывая опыт применения аспирационных систем в Европе, можно расширить этот перечень.

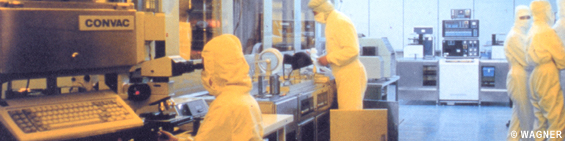

"Чистые" помещения

  • эффективное определение дыма несмотря на мощные системы вентиляции и кондиционирования;
  • для обслуживания аспирационной системы не нужно входить в "чистое" помещение;
  • возможность установки аспирационной системы TITANUS внутрь рециркуляционной системы вентиляции.
Помещения переработки отходов

  • Никакой ложных тревог из-за пыли или грязи;
  • Никакого загрязнения сенсорной части извещателя;
  • Никакой остановки производства для обслуживания.

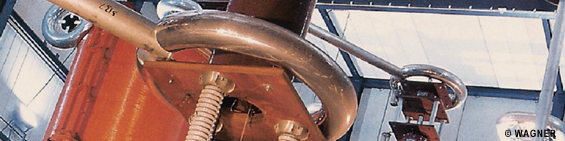

Высоко-вольтные установки

  • Сильные электромагнитными поля не мешают работе системы;
  • самое раннее распознавание благодаря использованию высокочувствительных извещателей;
  • размещение прибора вне опасной области.
VIP помещения

  • Оформление потолков с почти невидимой пожарной сигнализацией;
  • полная свобода проектирования - пожарная сигнализация подчиняется архитектуре.

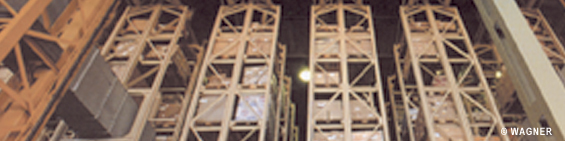

Склады высоко-стеллажного хранения

Шкафы с IT обору-дованием, серверные

  • Готовые решения для помещений с разной интенсивностью вентиляции;
  • Сверхвысокая чувствительность для раннего определения задымления;
  • Защита шкафов или помещения целиком.

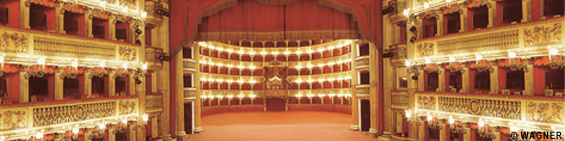

Исторические здания

  • Никакого вреда художественно оформленным потолкам;
  • Закрытый монтаж трубной разводки;
  • Размещение заборного отверстия в элементах декора или освещения;
  • Расположение прибора в доступном для обслуживания месте;
  • Индивидуальная настройка чувствительности.
Низкотемпературные склады

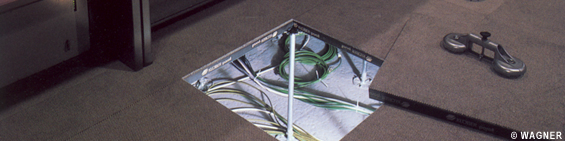

Фальш-полы

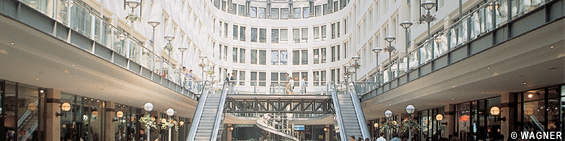

Стеклянная архитектура

Библиотеки

  • Высокочувствительная система для раннего распознавания дыма;
  • Оптимальная защита для уникальных изданий;
  • Практически невидимая система - монтаж труб внутри книжных стеллажей.
Промышленные предприятия

  • Простой монтаж трубной разводки в конструкциях цеха;
  • Надежная работа даже в помещениях с высоким уровнем пыли и грязи;
  • Монтаж средств детекции на удобной высоте;
  • Доступность для обслуживания несмотря на защиту цехов большой высоты и протяженности.
Кабельные тоннели

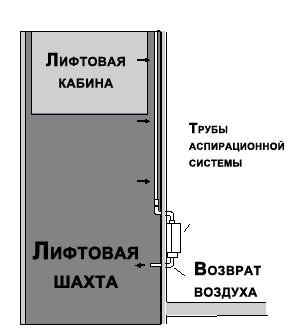

Лифтовые шахты

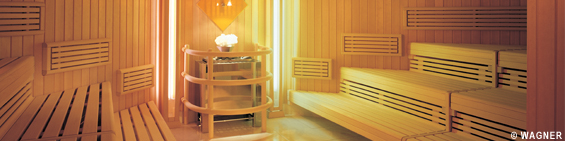

Сауны

  • Надежная работа даже при температурах до 110 °C;
  • Надежная работа несмотря на образование тепловой подушки под потолком;
  • Отсутствие ложных тревог из-за пара или эфирных масел;
  • Почти невидимая пожарная сигнализация.

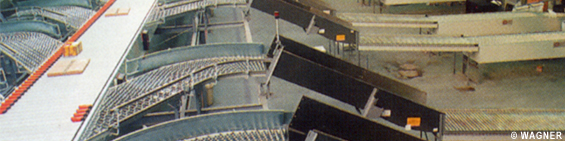

Ленточные контейнеры

  • Установка трубной разводки внутри конструкции ленточного контейнера;
  • Надежная работа в условиях пыли и грязи;
  • Уверенная детекция дыма из-за активного забора воздуха системой.

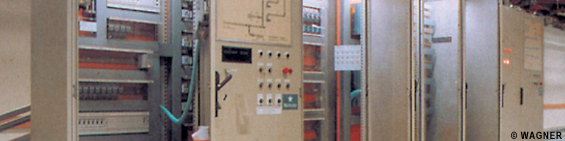

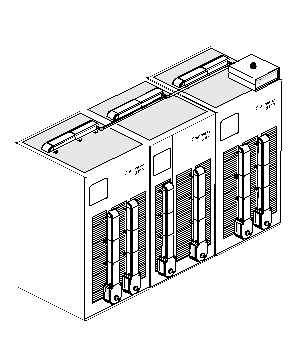

Шкафы управления

  • Уверенная детекция дыма несмотря на большие потоки горячего воздуха из-за активного забора воздуха системой;
  • Контроль нескольких шкафов одной системой;
  • экономия места, т.к. приборы могут быть установлены вне зоны контроля.

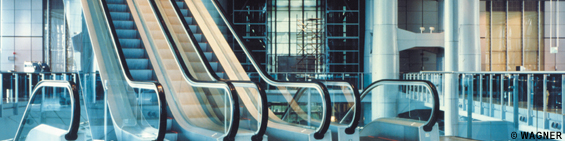

Эскалаторы

  • Уверенная детекция дыма по всей длине эскалатора;
  • Невосприимчивость к пыли и грязи;
  • Не требуется остановка оборудования для обслуживания;
  • Можно применять для уличных эскалаторов.

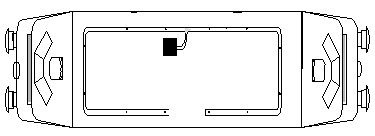

Поезда

Типографии

  • Никаких ложных тревог из-за пыли или конденсата;
  • Не требуется остановка оборудования для обслуживания.
Телекоммуникации

  • Отсутствие влияния на пожарную сигнализацию сильных электромагнитных полей;
  • Самое раннее распознавание дыма благодаря использованию высокочувствительных извещателей;
  • Монтаж центральной части вне опасной зоны;
  • Никакой остановки производства при обслуживании.
Парковки

  • Раннее распознавание пожара;
  • Умение различать выхлопные газы и дым от пожара;
  • Надежная работа в условиях пыли, грязи и влажности;
  • Защита от вандализма.
Тоннели

  • Первая надежная система распознавания дыма в туннелях;
  • Раннее распознавание, дающее решающее преимущество во времени для оптимального управления светофорами, эвакуации людей и т. д;
  • Надежная работа в условиях пыли, грязи и влажности;
  • Нечувствительность к выхлопным газам.
  • Доступность для обслуживания без остановки автомобильного движения.
